Как правило, с наступлением холодного периода года остро возникает проблема отопления помещений различно целевого назначения.

И касается это как частных жилых домов, так и производственных помещений разного типа. В таких случаях ожидают подачу тепла от системы центрального отопления. Но как быть тогда, когда центральное отопление еще не работает или вообще отсутствует в помещении?

В таких ситуациях обычно стараются использовать альтернативные источники обогрева, к которым смело можно отнести такой вид агрегатов, как тепловые пушки.

Современный рынок отопительного оборудования имеет достаточно широкий ассортимент теплопушек различных видов. Но особое место в этом ассортименте занимают дизельные тепловые пушки.

Чтобы иметь представление о тепловых агрегатах этого вида, мы в этой статье расскажем о том, что собой представляют дизельные теплопушки, какие имеют характеристики, а также, где их можно применять.

Что собой представляют

Дизельная тепловая пушка – это, своего рода, отопительный агрегат, основное предназначение которого заключается в быстром и экономичном обогреве таких нежилых помещений, как производственные цеха, сельскохозяйственные хранилища, строительные площадки и прочее.

Отличительной особенностью теплопушек этого вида является то, что тепловой воздушный поток образуется в результате сгорания жидкого дизельного топлива.

Достоинства применения

Использование дизельных теплопушек в хозяйственных целях несет в себе ряд позитивных и неоспоримых моментов, которые, несомненно, связаны со следующими преимуществами этого вида агрегатов:

  • отличные эксплуатационные характеристики;
  • несложное техническое обслуживание;
  • в зависимости от вида, мощность дизельных теплопушек варьируется в пределах от 20 до 230 кВт;
  • достаточно экономичный расход дизельного топлива;
  • возможность работы в автономном режиме более 10 часов;
  • неплохое функционирование агрегата при низких температурах;
  • отлично обогревают помещения большой площади.

Основываясь на позитивных моментах дизельной тепловой пушки, смело можно утверждать, что он является эффективным устройством для обогрева помещений.

Дизельные теплопушки принято разделять на два основных варианта:

  • агрегаты прямого нагрева;
  • агрегаты непрямого нагрева.

Рассмотрим принцип функционирования каждого из указанных видов тепловых пушек.

Познавательную статью о газовых теплопушках читайте здесь.

Прямого нагрева

Принцип работы дизельной тепловой пушки заключается в следующих последовательных действиях:

  • дизтопливо подается из бака в специальный фильтр для нагревания;
  • с помощью компрессора горючее поступает на форсунку;
  • дизельное топливо воспламеняется при помощи свечи накала;
  • вентилятор, который расположен позади горелки, втягивает холодный воздух в камеру сгорания, и таким образом нагревает его;
  • защитная сетка, расположенная спереди корпуса теплопушки, задерживает пламя горелки, не давая ему при этом, покинуть пределы камеры сгорания;
  • нагретый воздух непосредственно подается к месту назначения.

Как видим, принцип функционирования дизельной тепловой пушки с прямым нагревом достаточно эффективный и понятный.

Но агрегат этого вида имеет один существенный недостаток: вместе с воздушным тепловым потоком в помещение поступают и продукты сгорания дизтоплива.

Читайте также:  Обвязка газового котла бакси

В связи с этим, к применению дизельных теплопушек предъявляются следующие требования:

  • запрещено использование агрегата этого вида в жилых домах;
  • помещение, где работает теплопушка, должно быть оборудовано хорошей вентиляционной системой;
  • с помощью агрегата этого вида разрешается выполнять все рабочие операции без исключения на открытых площадках.

Непрямого нагрева

Принцип работы теплопушки с непрямым нагревом практически аналогичен предыдущему виду.

Однако, агрегат этого вида имеет существенное преимущество: отработанные продукты сгорания выводятся за пределы помещения через специально оборудованный дымоход. Таким образом, теплопушки с непрямым нагревом можно эффективно использовать в жилых помещениях при условии надлежащей приточной вентиляции.

Переделка прямого нагрева в непрямой

Для того, чтобы разобраться в этом вопросе, нужно снова обратиться к конструкции теплопушек этих видов.

Если в агрегатах с прямым нагревом продукты сгорания выходят вместе с теплым воздухом, то это означает, что камера сгорания имеет открытый тип.

В теплопушке с непрямым нагревом выбросы отводятся с помощью патрубка, таким образом, камера сгорания представлена в виде закрытого теплообменника. Следовательно, процесс переделки теплопушки прямого нагрева в непрямой, заключается в замене камеры сгорания, а также оборудование агрегата отводным патрубком.

Но здесь явно возникает явный вопрос об эффективности и затратности такого способа технической переделки тепловой пушки, который так и остается открытым.

Интересную статью о теплопушках Master читайте здесь.

Модельный ряд

Несмотря на то, что теплопушки являются достаточно узкопрофильным оборудованием, тем не менее, на современном рынке эти агрегаты представлены многими производителями.

Проанализировав продукцию изготовителей тепловых пушек, мы выделили ряд следующих наиболее популярных моделей:

  1. Тепловая пушка Quattro elementi QE 25d Quattro elementi QE 25d. Переносная дизельная пушка мощностью 25 кВт. Этот агрегат обладает производительностью в 400 м3/ч, при этом, расход топлива составляет 2,2 кг/ч. Вместимость топливного бака составляет 20л.
  2. Mustang bgo 20. Эта модель относится к классу теплопушек с прямым нагревом. Мощность устройства составляет 20 кВт. Производительность составляет 595 м3/ч при расходе топлива 1,95 кг/ч.
  3. Remigton rem 22cel. Мощность этого теплоагрегата составляет 29 кВт, а производительность – 800 м3/ч. Вместимость бака в 43 л позволяет теплопушке этой модели работать длительный период в автономном режиме.
  4. Kerona kfa 70t dgp. Эта модель теплопушки представлена южнокорейским производителем. Агрегат мощностью 16,5 кВт способен обогреть помещение площадью в 130 м2. Расход топлива составляет 1,8 л/ч, а емкость бака – 19л. Иначе говоря, тепловая пушка способна работать в автономном режиме более 10 часов.
  5. Тепловая пушка Профтепло ДК 21Н Kerona p2 et. Мощность устройства этой модели – 16,5 кВт, что позволяет обогревать помещение в 130 м2 на протяжении 11 часов.
  6. Профтепло ДК 21Н. Эта модель агрегата относится к тепловым пушкам с непрямым нагревом. Производительность составляет 1000 м3/ч при мощности в 21 кВт. Расход топлива – 1,63 л/ч.
Читайте также:  Как сушить кофейный жмых

Таким образом, мы познакомили вас со всеми характеристиками дизельных тепловых пушек, указали особенности разных видов, а также привели список наиболее популярных теплопушек. Надеемся, что изложенная информация, в значительной степени поможет вам при выборе тепловой пушки.

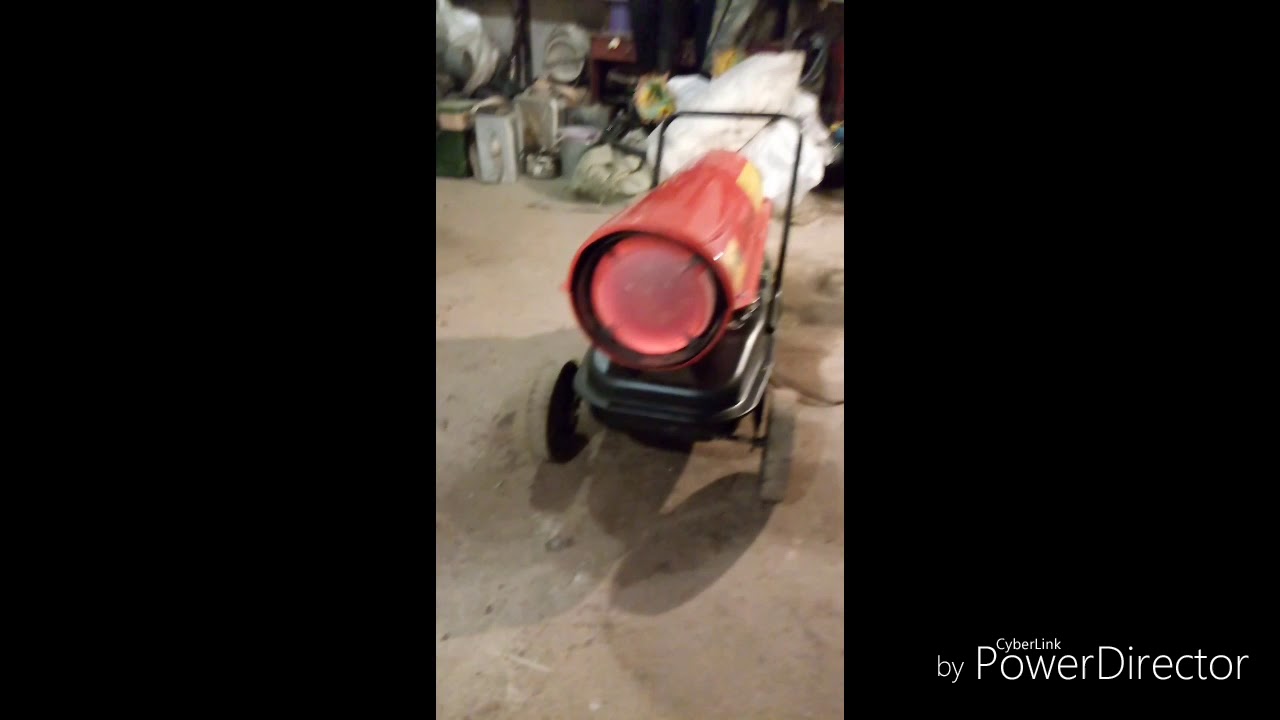

Смотрите видео, в котором специалист рассказывает об устройстве и видах дизельных тепловых пушек:

Aleks Zhelnov HD 03:50

17.01.2018 17:18 2018-01-17T14:18:40.000Z

Описание:

Камера сгорания из жара стойкой стали 1.2мм.

Поделиться с друзьями:

Добавить временную метку

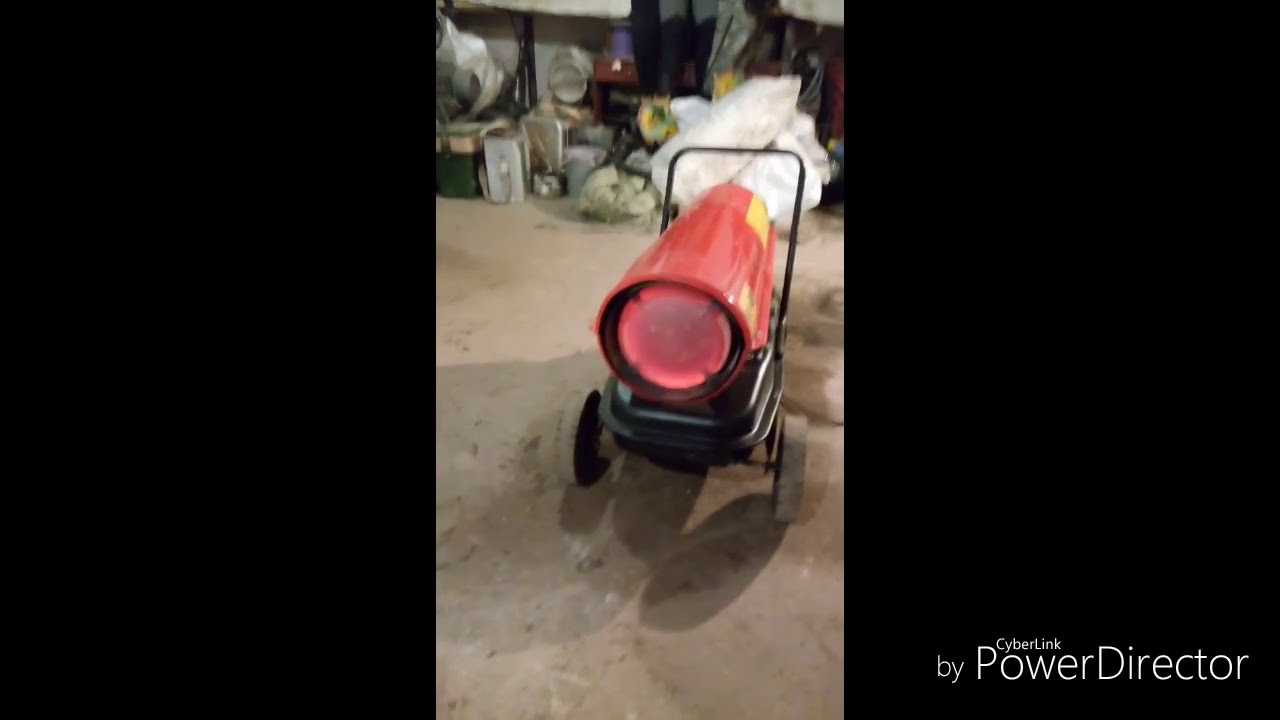

  • Переделка Дизельной Пушки 30Кв., Из Прямого Нагрева В Пушку Непрямого Нагрева.

    Задача: быстро организовать эффективный обогрев помещения в электрифицированном здании, затратив минимум средств на отопительное оборудование. Решение — дизельная тепловая пушка потребной мощности, способная в кратчайшие сроки поднимать температуру холодного воздуха комнаты. Остается проблема выбора – перед покупкой стоит ознакомиться с существующими видами обогревателей, принципом работы, достоинствами и недостатками различных моделей.

    Три разновидности обогревателей на дизтопливе

    Сжигание дизельного топлива для обогрева помещений практикуется достаточно давно. Вспомните хотя бы воздушные печки типа ОВ-65, устанавливаемые на армейских закрытых грузовиках марки «Урал» и «ЗиЛ». Новые дизельные теплогенераторы используют аналогичный принцип, только делаются из современных материалов и оснащаются электронной автоматикой.

    Предшественница современных нагревательных пушек — автомобильная дизельная печка, помещенная на стационарную раму

    Соляровая тепловая пушка сжигает дизель и нагревает воздух, прогоняемый сквозь цилиндрическую камеру сгорания осевым вентилятором. По способу обогрева и выброса дымовых газов изделия делятся на 3 группы:

    1. Пушки прямого нагрева выбрасывают дым в отапливаемое помещение. Соответственно, применять подобные воздухонагреватели внутри жилища недопустимо.
    2. Теплогенераторы непрямого нагрева оборудованы боковым патрубком для подключения дымохода и отвода продуктов горения наружу.
    3. Аппараты инфракрасного отопления тоже загрязняют воздух, выбрасывая отработанные газы в комнату. Отличие от предыдущих моделей – увеличенная площадь обогревательной пластины, выделяющей лучистое тепло.

    Справка. Среди производителей тепловых пушек выделим несколько проверенных брендов: Master, «Аврора», Ballu, Elitech, «Зубр». Диапазон отопительных мощностей бытовых агрегатов – 10…30 кВт, промышленные модели термопушек развивают производительность до 150 кВт.

    Рассмотрим подробно устройство каждого вида обогревателей, затем проанализируем их плюсы и минусы.

    Принцип прямого нагрева

    Пушка данного типа состоит из таких элементов:

    • к металлической раме (обычно оснащена колесиками) крепится цилиндрический корпус обогревателя и бак с дизтопливом;
    • в передней части корпуса установлена камера сгорания из нержавеющей стали либо керамики;
    • с тыльной стороны камеры располагается топливная форсунка, свеча накала и фотоэлектрический датчик пламени;
    • с фронтальной стороны топки предусмотрена пластина, отражающая открытое пламя;
    • в задней половине корпуса находится вентилятор – нагнетатель воздуха, система топливоподачи и электронный блок управления с терморегулятором.

    Примечание. Вторая функция отражающей пластины – передача лучистого тепла предметам, находящимся в зоне прямой видимости на расстоянии 3—5 м.

    Воздушный дизельный обогреватель подключается к электросети 220 вольт обычным кабелем и запускается буквально одним нажатием кнопки и настройкой регулятора комнатной температуры. Как работает пушка на солярке:

    Читайте также:  Частушки про урожай прикольные

    1. Пользователь наливает в бак дизтопливо либо очищенный керосин, включает аппарат в сеть и выставляет желаемую температуру воздуха.
    2. Запускается вентилятор и топливный блок, солярка подается из резервуара к форсунке, где смешивается с воздухом.
    3. Топливовоздушная смесь в виде мелкодисперсного тумана впрыскивается в камеру и поджигается электрической свечой накала. Фотоэлемент регистрирует появление огня и спустя несколько секунд контроллер отключает запальный электрод.
    4. Основная масса воздушной смеси, нагнетаемой вентилятором, омывает стенки камеры сжигания извне, затем нагретый поток выходит из «ствола» пушки. Меньшая часть воздуха сгорает вместе с дизелем и выбрасывается в виде отработавших газов.
    5. Когда жидкое горючее закончится или горелка потухнет по другим причинам, среагирует фотодатчик и сообщит блоку управления. Последний остановит насос и перекроет подачу солярки, вентилятор прекратит работу через 15—30 секунд.
    6. Горение автоматически отключается, когда термостат фиксирует нагрев окружающей среды до заданной температуры. После остывания помещения работа горелки возобновится.
    7. Нагреватели известных брендов комплектуются датчиком опрокидывания аппарата, разрывающим электрические цепи питания.

    На упрощенной схеме работы хорошо видно движение газов вместе с горячим воздухом

    Уточнение. Если произошло аварийное отключение, обогреватель автоматически не запустится. Согласно инструкции по эксплуатации изделия, пользователь должен выявить и устранить причину остановки, затем повторить процедуру розжига.

    В примитивных либо старых моделях жидкотопливных пушек встречается система ручного запуска с пьезоэлектрическим розжигом. Подобные аппараты оснащены автоматикой безопасности / перегрева, но не оборудованы регулятором температуры.

    Воздухонагреватели непрямого нагрева

    Дизельные тепловентиляторы этой группы устроены несколько иначе:

    • камера сжигания полностью закрыта, огнеупорная пластина заделана герметично и является передней стенкой топки;
    • нагнетаемый воздух греется только внешней стенкой камеры, теплообменником и отражательной пластиной;
    • продукты горения выводятся наружу сквозь верхний вертикальный патрубок;
    • термопушка нуждается в подключении к дымоходной трубе.

    Рабочая схема пушки с закрытой камерой и обособленным выводом газов через теплообменник

    Справка. В обогревателях применяются двух— и трехходовые теплообменники из нержавеющей стали. Воздушный поток снимает тепло со стенок камеры и дополнительных каналов, по которым движутся раскаленные продукты сжигания. В зависимости от конструкции теплообменника дым делает 2 или 3 хода прежде чем уйти в трубу.

    Вывод отработанных газов на улицу позволяет использовать дизельный аппарат для обогрева закрытых помещений с недостаточной вентиляцией. Но отапливать пушкой косвенного нагрева жилые дома все равно недопустимо, причина – отсутствие датчика тяги и соответствующей автоматики, защищающей людей от угара.
